基于 kubesphere 搭建一站式云原生机器学习平台

搭建 kubesphere

注意:机器最低规格为:8C16G ;kubectl 版本要1.24 ;之前安装过 KS 要提前清理下环境。

  • 下载 KubeKey

    1
    2

    export KKZONE=cn
    curl -sfL https://get-kk.kubesphere.io | VERSION=v3.0.2 sh -

  • 如果机器上之前安装过 KubeSphere 或者 KubeSphere 版本太高 , 先卸载 KubeSphere,k8s 版本太高有问题,会导致部分 CRD 不能安装

1
./kk delete cluster
  • 清理 kubeconfig,不然会导致其他 node 节点 无法使用 kubectl

    1

    rm -rf  /root/.kube/config

  • 安装 1.22 版本的 k8s

1
./kk create cluster --with-kubernetes v1.22.12 --with-kubesphere v3.3.1

详细安装步骤可以参考 KubeSphere 官方文档

部署 cube-studio

  1. 下载 cube-studio 源码

    1

    git clone https://github.com/tencentmusic/cube-studio.git

  2. 安装

    将k8s集群的 kubeconfig 文件复制到 install/kubernetes/config 文件中,然后执行如下命令,其中xx.xx.xx.xx为机器内网的ip

    1
    2
    3
    4

    cp $HOME/.kube/config install/kubernetes/config

    # 在k8s worker机器上执行
    sh start.sh xx.xx.xx.xx


部署注意事项

注意 kubectl 版本是否是最新的

Kubectl 版本太低可能会导致部署 CRD 会报错,导致 istio-system 下面的 svc 创建不成功

1
2
3
customresourcedefinition.apiextensions.k8s.io/applications.app.k8s.io condition met
error: json: cannot unmarshal object into Go struct field Kustomization.patchesStrategicMerge of type patch.StrategicMerge
error: rawResources failed to read Resources: Load from path ../../base failed: '../../base' must be a file (got d='/home/zjlab/zyg/cube-studio-master/install/kubernetes/kubeflow/train-operator/manifests/base')

Kubesphere 的 kubectl 默认在 /usr/local/bin/kubectl 目录下面,cube-studio 的 kubectl 默认在 /usr/bin 下面

1
cp /usr/bin/kubectl /usr/local/bin/

mysql 遇到的坑

  • 标签未打成功

查看node标签

1
kubectl get nodes --show-labels

发现如果没有 mysql=true 标签,重新执行打标签命令

1
kubectl label node $node train=true cpu=true notebook=true service=true org=public istio=true knative=true kubeflow=true kubeflow-dashboard=true mysql=true redis=true monitoring=true logging=true --overwrite
  • 手动拉取 busybox

如果 mysql 报错:

1
Warning Failed 34s kubelet Failed to pull image "busybox": rpc error: code = Unknown desc = Error response from daemon: Head "https://registry-1.docker.io/v2/library/busybox/manifests/latest": unauthorized: incorrect username or password

需要 docker login ,然后docker pull busybox 手动拉取

  • PV 雨 PVC 未绑定

kubectl get pv infra-mysql-pv 查看PV状态,如果未绑定添加 storageClassName: local等字段

kubectl edit pv infra-mysql-pv

1
2
3
4
5
6
claimRef:
    apiVersion: v1
    kind: PersistentVolumeClaim
    name: infra-mysql-pvc
    namespace: infra
storageClassName: local

https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220908194945477.png

  • 重启 mysql

kubectl edit deploy -n infra mysql 设置 replicas=0

然后清理 /data/k8s/infra/mysql 残余数据(慎用!!!)

最后 replicas=1 坐等 infra 命名空间下面的 pod 都 running

notebook 遇到的坑

  • notebook 无法运行,需要清空 kubeconfig

kubectl edit configmap kubernetes-config -n infra

kubectl edit configmap kubernetes-config -n pipelinekubectl edit configmap kubernetes-config -n katib

使用 cube-studio

快速使用

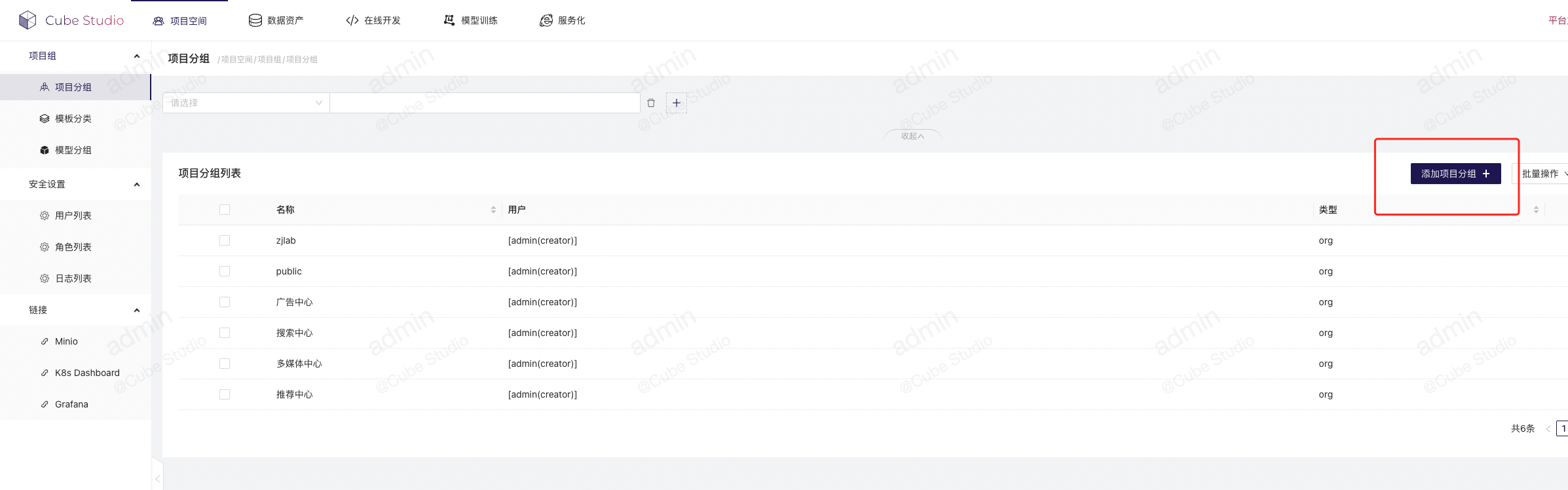

  • 添加项目分组,不要把用户都放在 public 项目组里面,会有问题。

    https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220824154753135.png

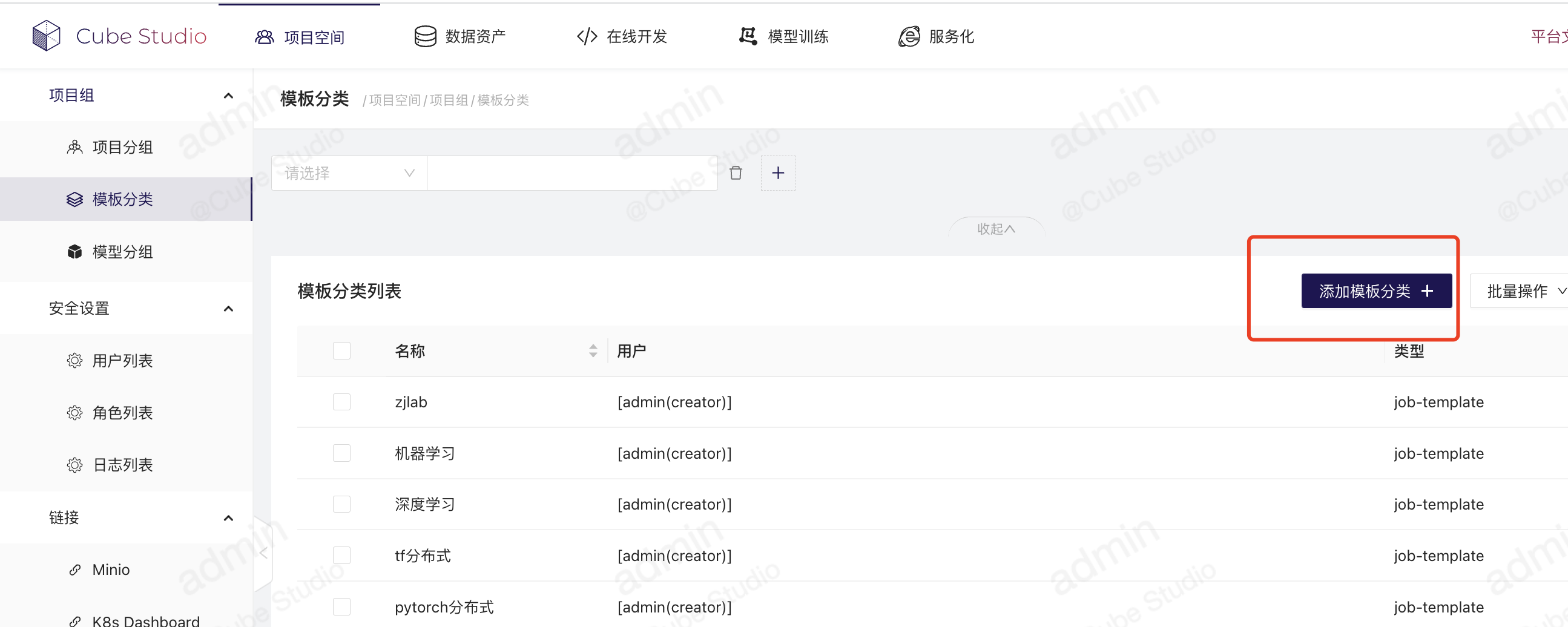

  • 添加模版分类

    https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903145320312.png

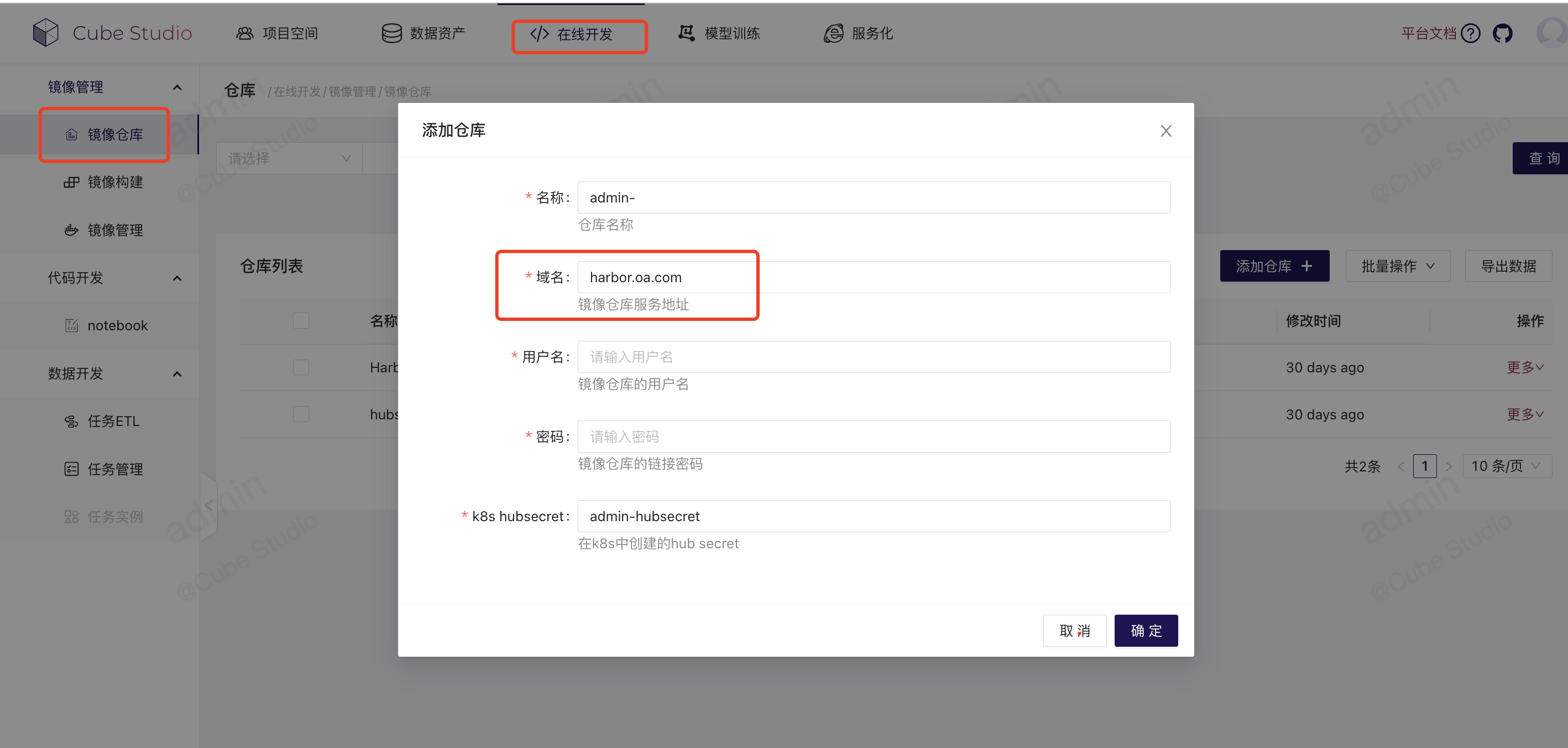

  • 添加仓库

    https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903145421237.png

  • 如果是拉取 docker hub 上面的镜像的话,训练—仓库—hubsecret,修改你的 dockerhub 的用户名和密码

  • 如果是拉取 Harbor 镜像,新建一个仓库,填写 Harbor 服务器域名或者 IP 和用户名密码

1
2
3
4
5
6
7
8
名称:
harbor
域名:
http://10.100.29.41:30080/
用户名:
admin
k8s hubsecret:
zjflab

其中 k8s hubsecret 的创建的命令为

1
2
3
4
5
6
kubectl create secret docker-registry zjflab \
     --docker-server=10.100.29.41:30080 \
     --docker-username=admin \
     --docker-password=Harbor12345 \
     --docker-email=zhuyaguang1368@163.com \
     --namespace="pipeline"

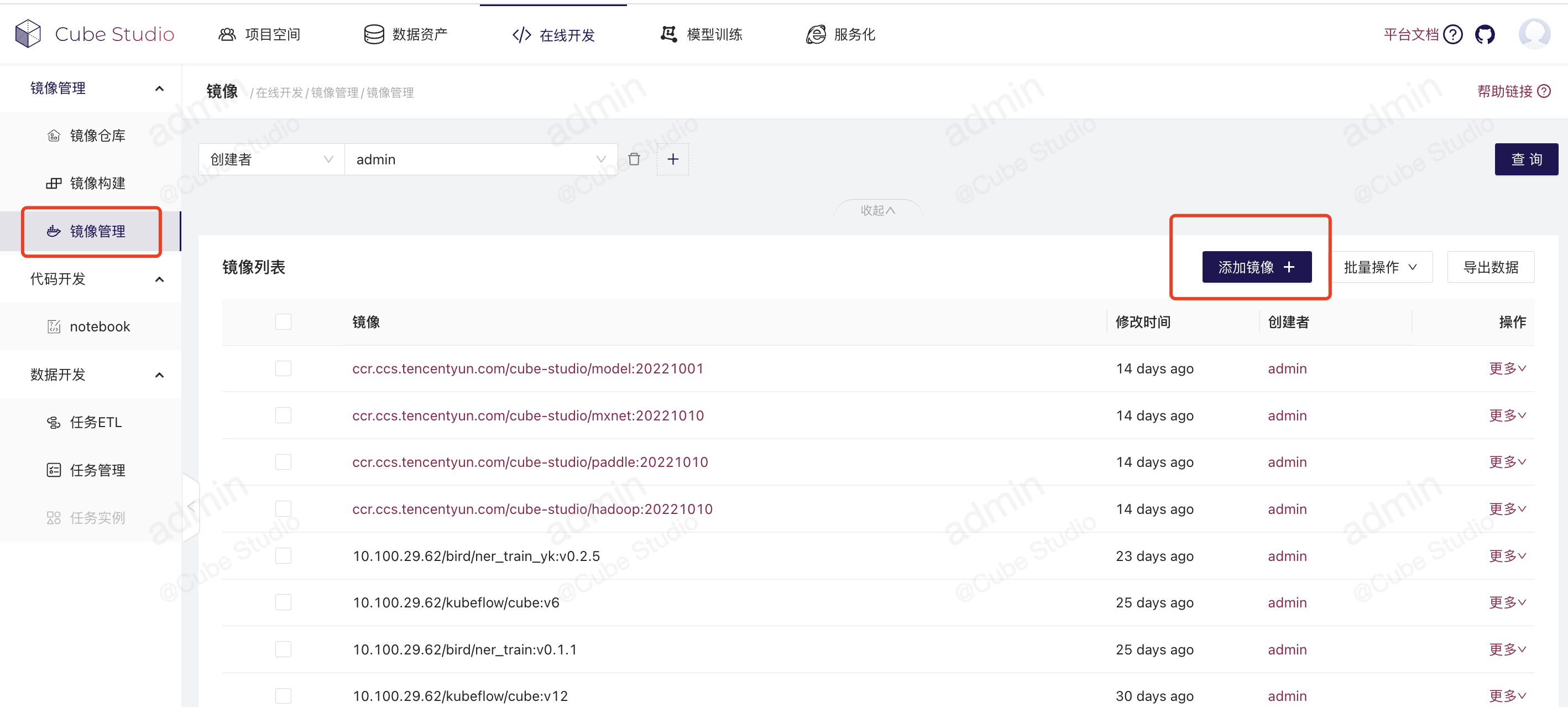

  • 镜像管理,创建你的 任务 镜像

    https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903145533135.png

设置镜像的仓库,完全名称并带上版本号。

你的镜像可以在开发环境上打好,然后上传到 Harbor 上。

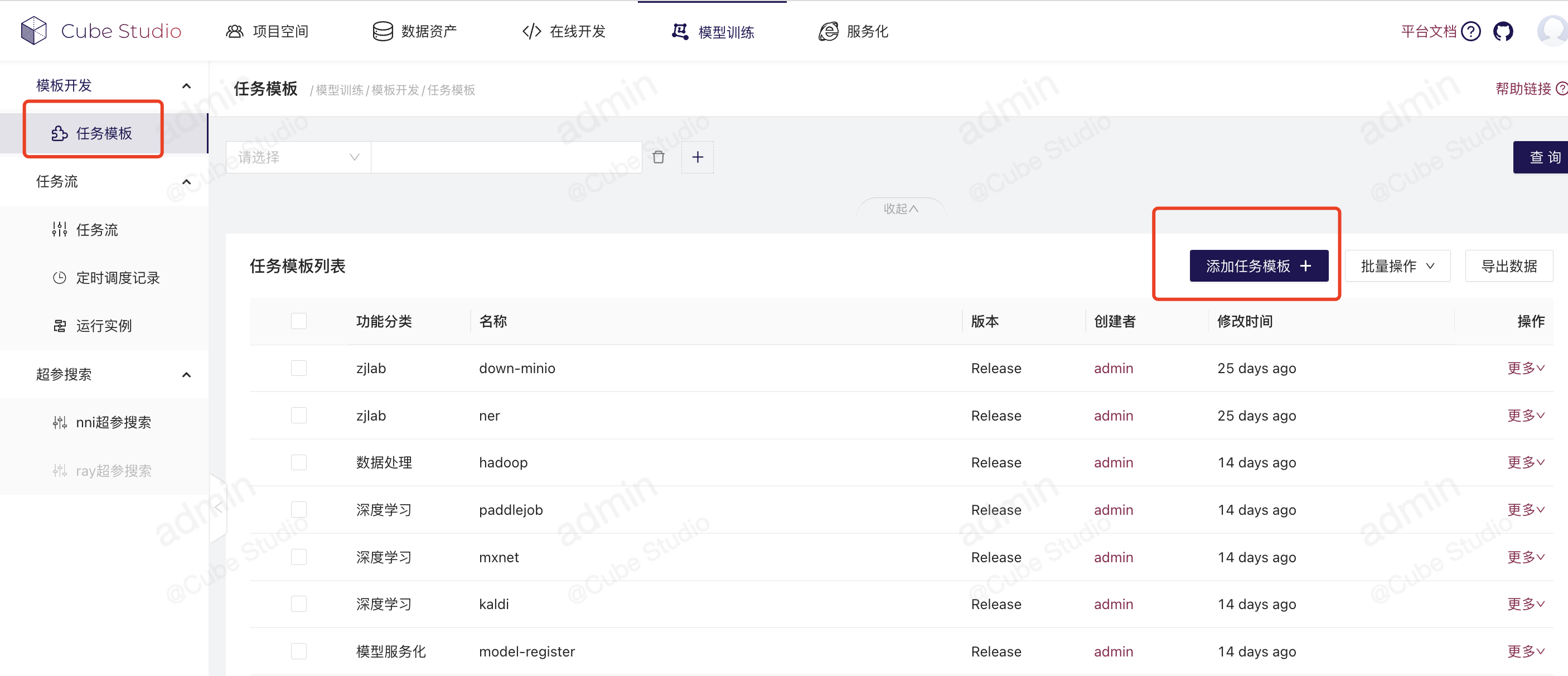

  • 添加 任务模版

    https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903145645393.png

填写镜像,任务名称,启动命令

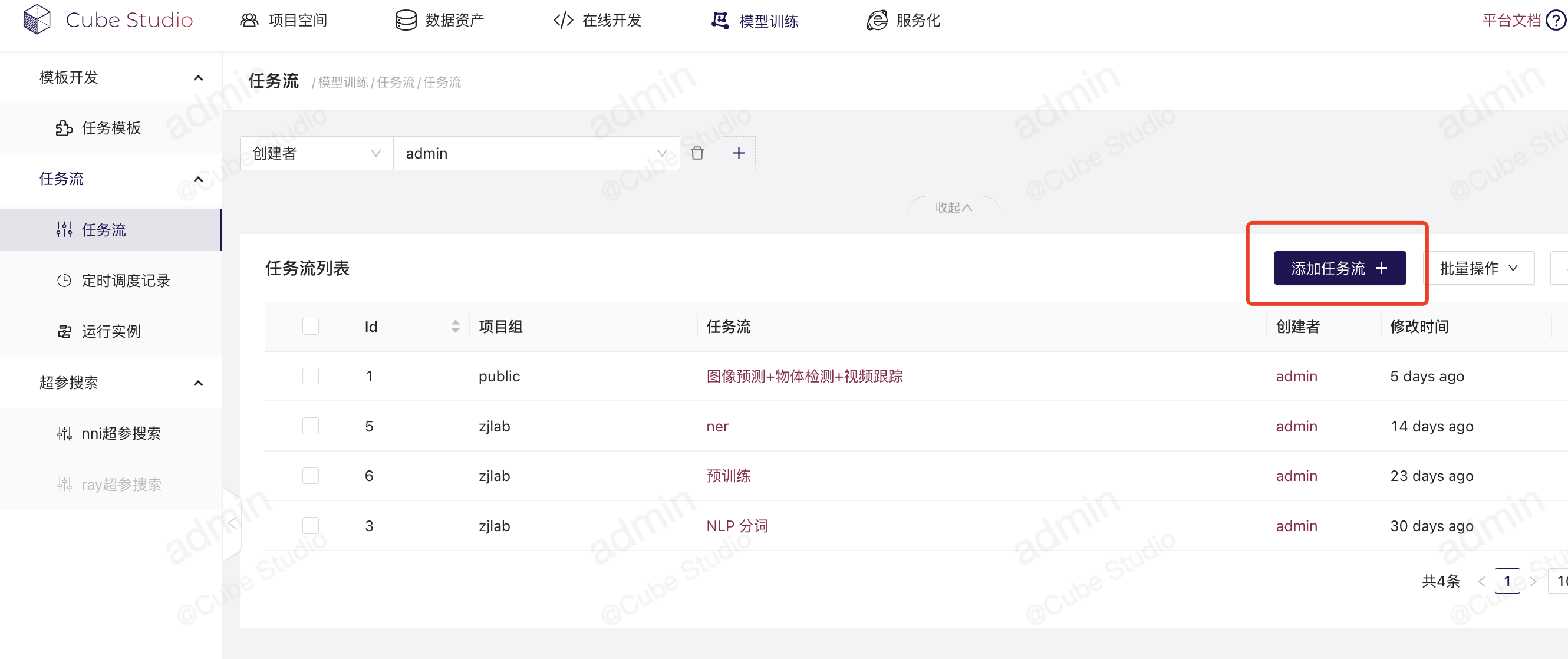

  • 创建任务流

    https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903145918835.png

  • 部署服务上线

    1. 提前构建一个 web app 的镜像,可以对外暴露 http rest 接口

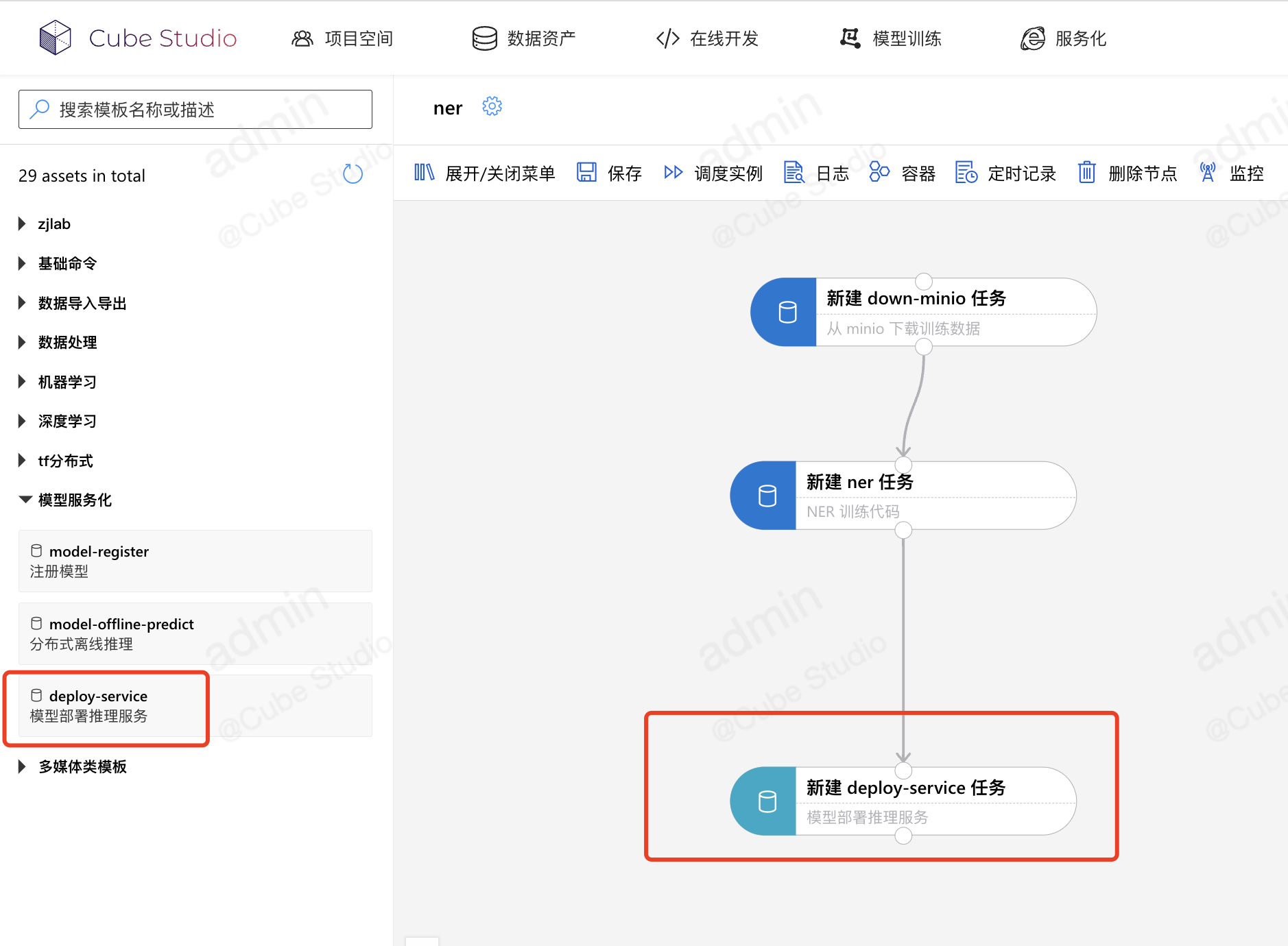

    2. 使用 官方的 模型服务化-deploy-service 模版

    https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903150604506.png

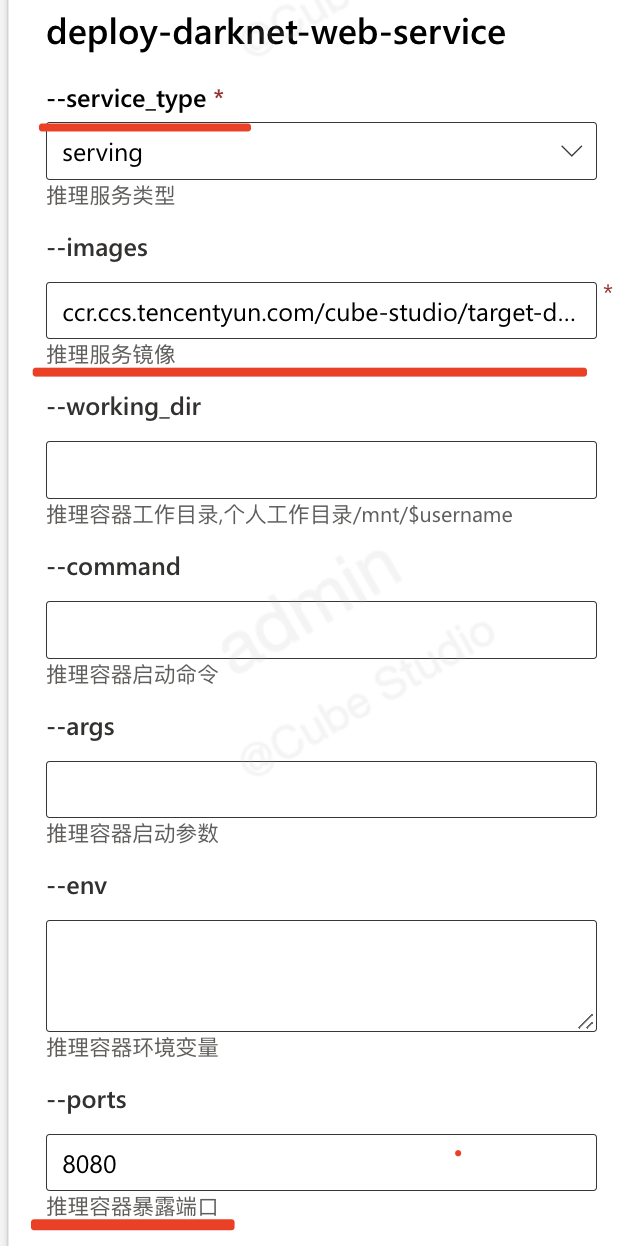

    1. 填写 服务类型为 serving ,镜像和暴露的端口号。

      https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903151221785.png

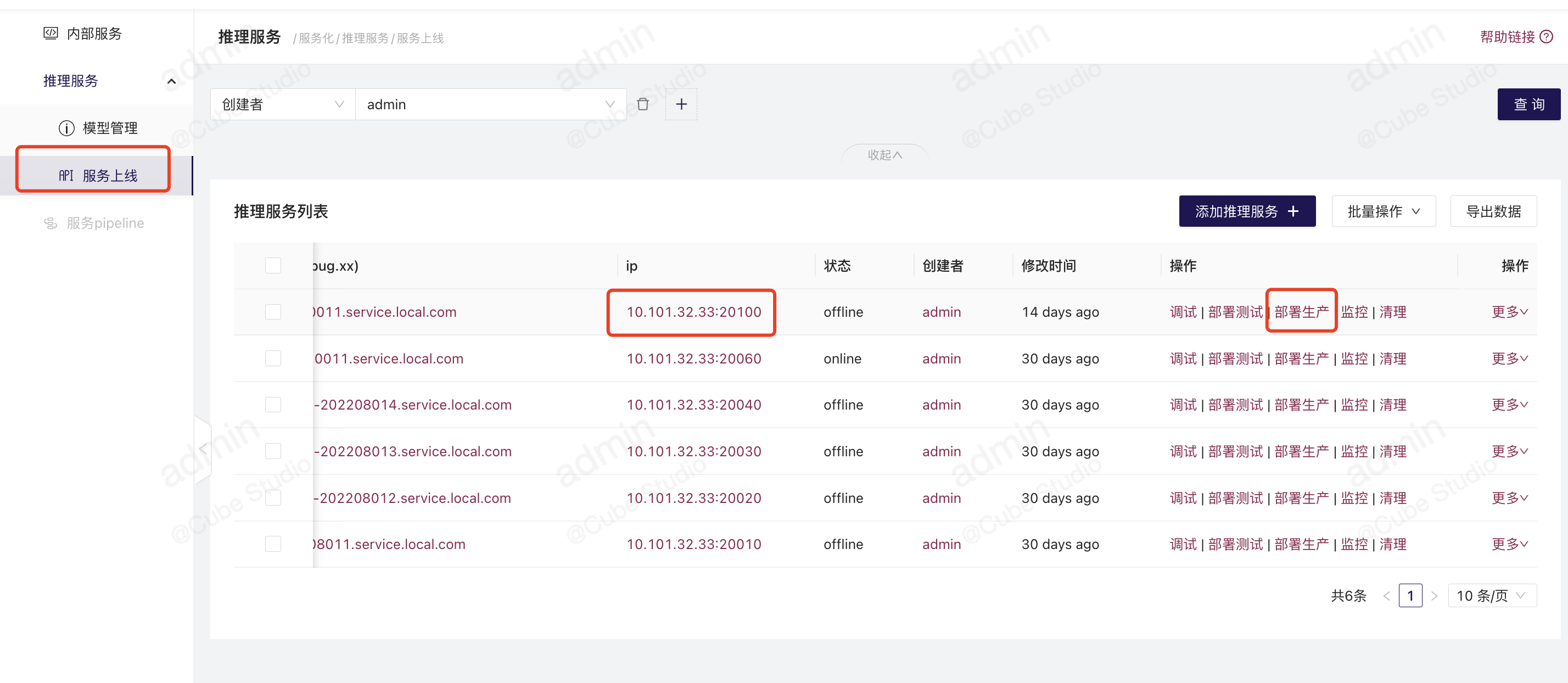

      1. 运行任务流,部署生产,部署生产,平台会生成一个 EXTERNAL-IP 对外暴露服务,即可通过 IP 栏地址进行访问服务。

        https://zhuyaguang-1308110266.cos.ap-shanghai.myqcloud.com/img/image-20220903151636034.png

使用 GPU

打标签

1
kubectl label node worker-1 gpu=true gpu-type=V100 --overwrite

安装 Harbor 并配置证书

Harbor在线安装:3分钟体验Harbor!

How to install and use VMware Harbor private registry with Kubernetes

Pull an Image from a Private Registry

在 部署好的 Harbor 中添加 HTTPS 证书配置

harbor镜像仓库-https访问的证书配置

x509: cannot validate certificate for 10.30.0.163 because it doesn’t contain any IP SANs

最后 Docker login $harborIP,就可以 docker pull 拉取服务。

使用 BentoMl 快速发布一个 web 镜像

构建分布式存储

遗留问题

监控冲突

  • 使用 kubesphere 监控

    卸载 cube-studio

    1
    2
    3
    4
    5


    kubectl delete configmap grafana-config all-grafana-dashboards --namespace=monitoring
    kubectl delete -f ./grafana/grafana-dp.yml
    kubectl delete -f ./prometheus/prometheus-main.yml
    kubectl delete -f ./operator/operator-crd.yml

  1. 删掉 kubesphere 和 cube 其中之一的 node-exporter 的 ds
  2. 将 kubesphere 和 cube 其中之一的 prometheus-operator deploy replicas 设置为 0
