使用 Prometheus 监控 KubeEdge 边缘节点

环境信息

部署 prometheus

我们可以直接使用 kube-prometheus 的 Helm Charts 来进行快速安装，也可以直接手动安装。

需要注意 Kubernetes 版本和 kube-prometheus 的兼容。

1
2
3
4
5
6
7
8

git clone https://github.com/prometheus-operator/kube-prometheus.git
cd kube-prometheus
kubectl apply --server-side -f manifests/setup
kubectl wait \
	--for condition=Established \
	--all CustomResourceDefinition \
	--namespace=monitoring
kubectl apply -f manifests/

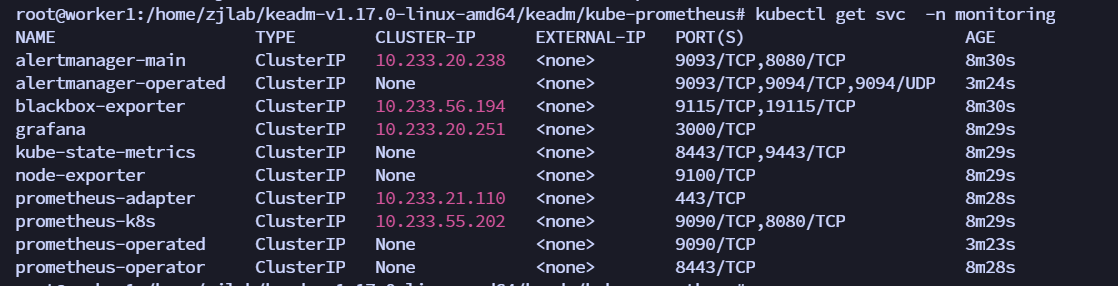

可以看到上面针对 grafana、alertmanager 和 prometheus 都创建了一个类型为 ClusterIP 的 Service，当然如果我们想要在外网访问这两个服务的话可以通过创建对应的 Ingress 对象或者使用 NodePort 类型的 Service，我们这里为了简单，直接使用 NodePort 类型的服务即可，编辑 grafana、alertmanager-main 和 prometheus-k8s 这 3 个 Service，将服务类型更改为 NodePort:

1
2
3

kubectl edit svc grafana -n monitoring
kubectl edit svc alertmanager-main -n monitoring
kubectl edit svc prometheus-k8s -n monitoring

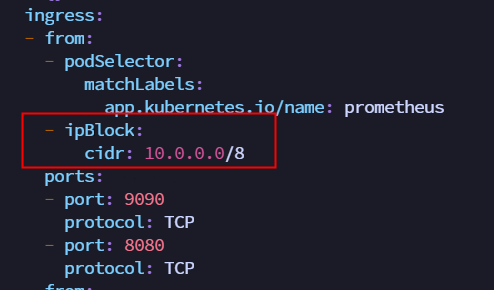

由于最新版本的 kube-prometheus 设置了网络策略，即使配置了 NodePort 也无法访问。需要修改 NetworkPolicy，允许 10网段的 IP访问。

1
2
3

kubectl edit  NetworkPolicy prometheus-k8s -n monitoring
kubectl edit  NetworkPolicy grafana -n monitoring
kubectl edit  NetworkPolicy alertmanager-main -n monitoring

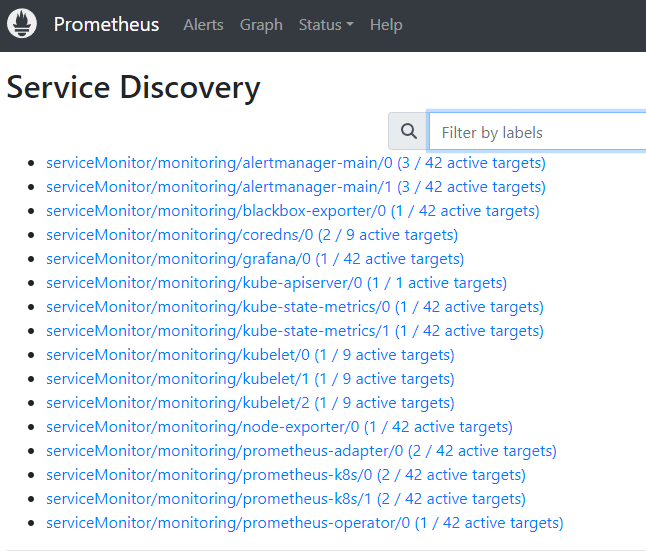

这样就可以通过 NodePort 访问 prometheus 和 grafana 服务了

部署 KubeEdge

KubeEdge < 1.17.0

部署完 KubeEdge 发现，node-exporter 在边缘节点的 pod 起不来。

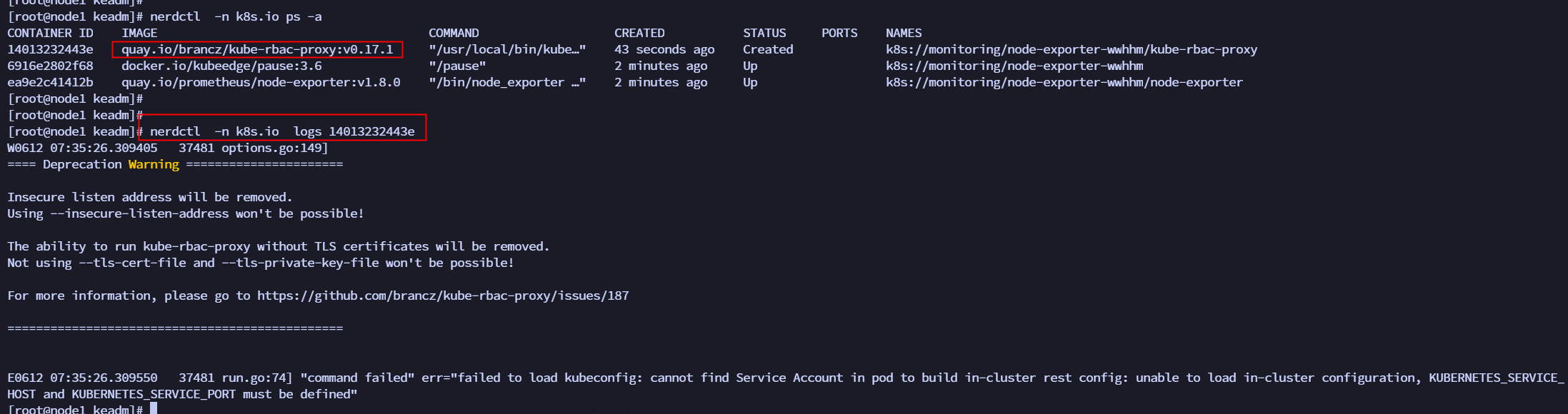

去节点上查看 node-exporter 容器日志，发现是其中的 kube-rbac-proxy 这个 container 启动失败，看这个 container 的logs。发现是 kube-rbac-proxy 想要获取 KUBERNETES_SERVICE_HOST 和 KUBERNETES_SERVICE_PORT 这两个环境变量，但是获取失败，所以启动失败。

和华为 KubeEdge 的社区同学咨询，KubeEdge 1.17版本将会增加这两个环境变量的设置。KubeEdge 社区 proposals 链接。

另一方面，推荐安装 edgemesh，安装之后在 edge 的 pod 上就可以访问 kubernetes.default.svc.cluster.local:443 了。

1. edgemesh部署

1. 配置 cloudcore configmap

   kubectl edit cm cloudcore -n kubeedge 设置 dynamicController=true.

   修改完 重启 cloudcore kubectl delete pod cloudcore-776ffcbbb9-s6ff8 -n kubeedge

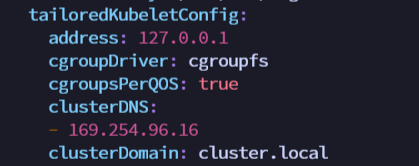

2. 配置 edgecore 模块，配置 metaServer=true 和 clusterDNS

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

   $ vim /etc/kubeedge/config/edgecore.yaml modules: ... metaManager: metaServer: enable: true //配置这里 ... modules: ... edged: ... tailoredKubeletConfig: ... clusterDNS: //配置这里 - 169.254.96.16 ... //重启edgecore $ systemctl restart edgecore



   修改完 验证是否修改成功

   1 2 3

   $ curl 127.0.0.1:10550/api/v1/services {"apiVersion":"v1","items":[{"apiVersion":"v1","kind":"Service","metadata":{"creationTimestamp":"2021-04-14T06:30:05Z","labels":{"component":"apiserver","provider":"kubernetes"},"name":"kubernetes","namespace":"default","resourceVersion":"147","selfLink":"default/services/kubernetes","uid":"55eeebea-08cf-4d1a-8b04-e85f8ae112a9"},"spec":{"clusterIP":"10.96.0.1","ports":[{"name":"https","port":443,"protocol":"TCP","targetPort":6443}],"sessionAffinity":"None","type":"ClusterIP"},"status":{"loadBalancer":{}}},{"apiVersion":"v1","kind":"Service","metadata":{"annotations":{"prometheus.io/port":"9153","prometheus.io/scrape":"true"},"creationTimestamp":"2021-04-14T06:30:07Z","labels":{"k8s-app":"kube-dns","kubernetes.io/cluster-service":"true","kubernetes.io/name":"KubeDNS"},"name":"kube-dns","namespace":"kube-system","resourceVersion":"203","selfLink":"kube-system/services/kube-dns","uid":"c221ac20-cbfa-406b-812a-c44b9d82d6dc"},"spec":{"clusterIP":"10.96.0.10","ports":[{"name":"dns","port":53,"protocol":"UDP","targetPort":53},{"name":"dns-tcp","port":53,"protocol":"TCP","targetPort":53},{"name":"metrics","port":9153,"protocol":"TCP","targetPort":9153}],"selector":{"k8s-app":"kube-dns"},"sessionAffinity":"None","type":"ClusterIP"},"status":{"loadBalancer":{}}}],"kind":"ServiceList","metadata":{"resourceVersion":"377360","selfLink":"/api/v1/services"}}

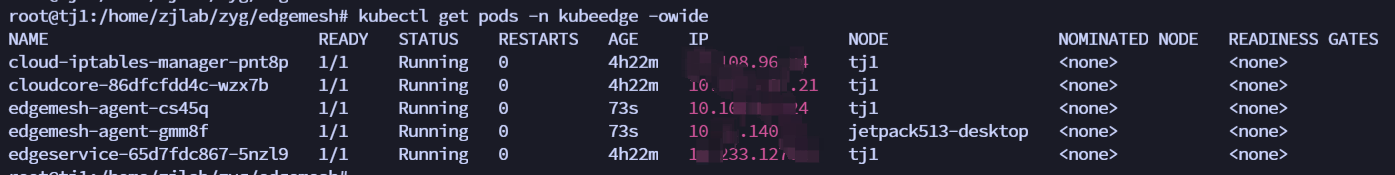

   3. 安装 edgemesh

      1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

      git clone https://github.com/kubeedge/edgemesh.git cd edgemesh kubectl apply -f build/crds/istio/ PSK 和 Relay Node 设置 vim 04-configmap.yaml relayNodes: - nodeName: masternode ## your relay node name advertiseAddress: - x.x.x.x ## your relay node ip kubectl apply -f build/agent/resources/



2. 修改dnsPolicy

edgemesh部署完成后，edge节点上的node-exporter中的两个境变量还是空的，也无法访问kubernetes.default.svc.cluster.local:443，原因是该pod中的dns服务器配置错误，应该是169.254.96.16的，但是却是跟宿主机一样的dns配置。

1
2
3
4

kubectl exec -it node-exporter-hcmfg -n monitoring -- sh
Defaulted container "node-exporter" out of: node-exporter, kube-rbac-proxy
$ cat /etc/resolv.conf
nameserver 127.0.0.53

将dnsPolicy修改为ClusterFirstWithHostNet，之后重启node-exporter，dns的配置正确

kubectl edit ds node-exporter -n monitoring

  dnsPolicy: ClusterFirstWithHostNet
  hostNetwork: true

3. 添加环境变量

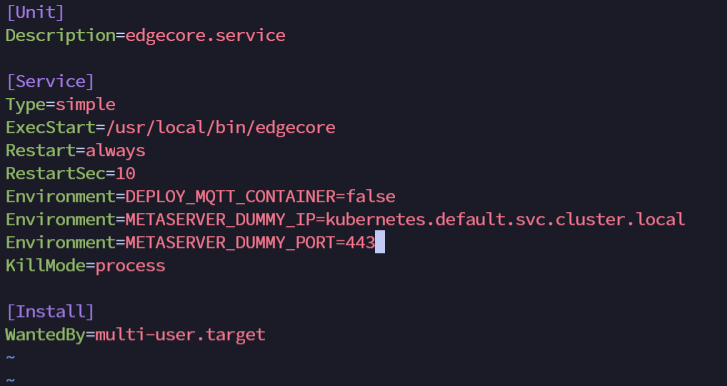

vim /etc/systemd/system/edgecore.service

1
2

Environment=METASERVER_DUMMY_IP=kubernetes.default.svc.cluster.local
Environment=METASERVER_DUMMY_PORT=443

修改完重启 edgecore

1
2

systemctl daemon-reload
systemctl restart edgecore

node-exporter 变成 running!!!!

在边缘节点 curl http://127.0.0.1:9100/metrics 可以发现 采集到了边缘节点的数据。

KubeEdge = 1.17.0

部署 1.17.0版本注意，需要支持边缘 Pods 使用 InClusterConfig 访问 Kube-APIServer ，所以要配置指定 cloudCore.featureGates.requireAuthorization=true 以及 cloudCore.modules.dynamicController.enable=true。 详情可以查看 KubeEdge 公众号文章

1

keadm init --advertise-address=10.108.96.24  --set cloudCore.featureGates.requireAuthorization=true,cloudCore.modules.dynamicController.enable=true --kubeedge-version=v1.17.0

• 启动 EdgeCore 后，按如下修改 edgecore.yaml 后重启 EdgeCore。

  修改 metaServer.enable = true 同时增加 featureGates: requireAuthorization: true

1
2
3
4
5
6
7
8
9

apiVersion: edgecore.config.kubeedge.io/v1alpha2
kind: EdgeCore
featureGates:
  requireAuthorization: true
modules:
  ...
  metaManager:
    metaServer:
      enable: true

修改完重启 edgecore

1
2

systemctl daemon-reload
systemctl restart edgecore

创建 clusterrolebinding

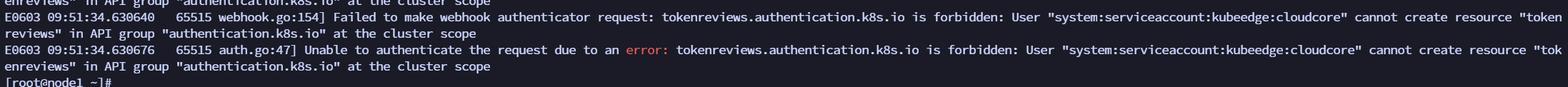

发现 node-exporter 里面的容器报错：Unable to authenticate the request due to an error: tokenreviews.authentication.k8s.io is forbidden: User "system:serviceaccount:kubeedge:cloudcore" cannot create resource "tokenreviews" in API group "authentication.k8s.io" at the cluster scope

因为 cloudcore 没有权限，所以创建一个 clusterrolebinding

1

kubectl create clusterrolebinding cloudcore-promethus-binding --clusterrole=cluster-admin --serviceaccount=kubeedge:cloudcore

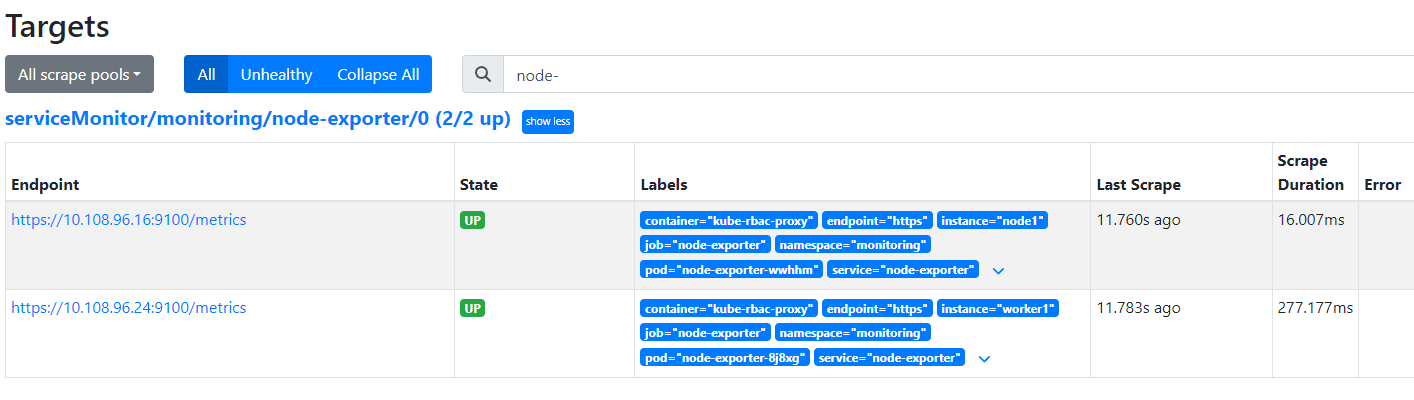

创建完 clusterrolebinding 就可以查询到边缘节点的监控信息了。
